Quyidagi holat ko'rsatmoqda. To'liq tanlov jarayoni: mehmonlarning ehtiyojlarini anglashdan boshlab Digi-Key rasmiy veb-sayti orqali qismlarni qidirishgacha, biz oxir-oqibat bizning takliflarimizga muvofiq kerakli elektron materiallarni topdik.
Ish bu ...
Mehmon ikki tomonlama daftar kompyuterini loyihalashtirmoqda. U birinchi panel uchun eDP (Embedded DisplayPort) interfeysidan foydalanishni rejalashtirmoqda, ikkinchi guruh esa LVDS (No EDID) panellarini 1920x720 o'lchamiga o'zgartirish uchun DP (DisplayPort) dan foydalanadi. Mehmonlar Digi-Keyni tanlashda yordam berishlarini xohlashadi.
Turli xil video-interfeyslar
LVDS ( past kuchlanishli differentsial signal , past kuchlanishli differentsial signalizatsiya) Bu 2Gbit / s gacha tezlikni uzatadigan va LCD displey interfeysida keng tarqalgan signal uzatish rejimidir. Past kuchlanishli quvvat mosligi, past shovqin va ishonchli signal uzatishdan tashqari, u IC tizimiga ham qo'shilishi mumkin. Biroq, bugungi bozorda yuqori aniqlikdagi displeylar va yuqori tezlikda ma'lumotlarni uzatish talabiga bog'liq bo'lgan liniyalar soni va tezligi cheklanganligi sababli, DisplayPort (yoki HDMI) asosidagi uzatish almashtiriladi. Noodles.
DisplayPort (DP) bu VESA (VideoElectronics Standards Association, Video Electronic Standard Association) interfeysi bo'lib, u yuqori tezlikdagi va yuqori aniqlikdagi audio va video ma'lumotlarni uzatish interfeysini qayta ishlash uchun ishlatiladi. 2018 yil aprel oyida chiqarilgan DisplayPort1.4a, spetsifikatsiya talablari va komponentlar va tizim dizayni bo'yicha so'nggi ma'lumot qo'llanmasi. DP1.4 standarti 4K2K @ 120Hz / 25,82Gb / s ni 4 trubkada ishlashiga imkon beradi.
1-rasm, DisplayPort fizik qatlam protokoli kontseptsiyasi xaritasi (manba: TA0339, DisplayPortning texnik maqolasi, STMikroelektronika )
EDP (EmbeddedDisplayPort) bu DisplayPort arxitekturasi va protokoliga asoslangan raqamli interfeys. Ko'pincha noutbuk kompyuterlarida, planshet kompyuterlarida, monitorlarda va boshqalarda qo'llaniladi. LVDS bilan solishtirganda, eDP bilan ishlaydigan interfeys yuqori ish tezligiga ega bo'lishi mumkin, shuningdek interfeysdagi chiziqlar va interfeysdagi pinlar sonini kamaytiradi. Yuqori aniqlikdagi (1368X768) yoki to'liq HD (1920x1200) displey o'lchamlari ostidagi taqqoslash jadvaliga murojaat qiling. EDP shuningdek, aniq afzalliklarga ega, bu displey interfeysi uchun talab qilinadigan yuqori tezlikda ishlaydigan liniyalar sonini sezilarli darajada kamaytiradi va shu bilan umumiy tizim egallagan joyni kamaytiradi. Yuqori tezlik yuqori aniqlik, rang chuqurligi va ramka tezligini anglatadi. EDP shuningdek, tizimni elektr ta'minotini yaxshiroq boshqarish, batareyaning ishlash muddati va EMI / RFI ta'sirini pasaytirish kabi ba'zi noyob funktsiyalarni o'z ichiga oladi, shu bilan ekranlash uchun ovoz talablarini kamaytiradi.

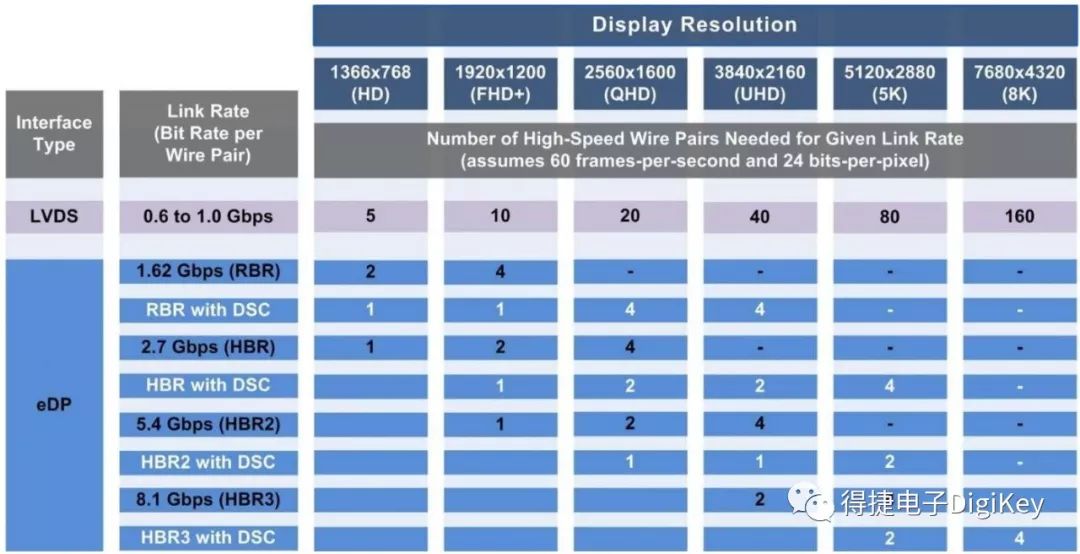

2-rasm , LVDS va eDP taqqoslash jadvali
Garchi bugungi kunda bozorda televizor va kompyuter monitorlari raqamli simi interfeyslari bilan tekis ekranlarga tomon rivojlanayotgan bo'lsa-da, yuqori darajadagi ulanishlar uchun HD multimedia interfeysi kabellaridan foydalangan holda, biz ham an'anaviy VGA-dan kompyuterni ulash zarurligini hisobga olishimiz kerak. LVDS) kabelni monitor kabi pastki ekranli qurilmalarga ulang. 3-rasm - DisplayPort va DVI ulagichining ulagichining ko'rinishi.
3-rasm, DisplayPort kabeli (chapda) va DVI-D kabeli (o'ngda)
LVDS-ga aylantirish uchun eDP-dan tashqari, VGA interfeysiga o'tish uchun raqamli video interfeysidan (DVI) foydalanish ham ko'rib chiqiladi. DisplayPortning video qismi DVI bilan bir xil. Ular raqamli signallarga mos keladi, ammo DVI va DP interfeysi ulagichlari orasidagi farq. Shuning uchun, agar siz DVI interfeysi bilan noutbukni HD multimedia interfeysiga ulamoqchi bo'lsangiz, masalan, masalan, konvertorga ega bo'lishingiz kerak. TrippLite kompaniyasi P134-000-DVI-V2
4 - rasm, P134-000-DVI-V2, TrippLite
Quyida DPga aylantirish interfeysi texnologiyalari va materiallarni tanlashda Digi-Key rasmiy veb-saytining qidirish funktsiyasidan qanday foydalanish haqida.
DP ni LVDSga aylantirish uchun texnik jihatlar
LVDS konvertoriga DP (yoki eDP) dan foydalanganda, DP manbai va LVDS displey paneli o'rtasida protokol o'zgarishini qanday amalga oshirish kerakligini ko'rib chiqishimiz kerak. Kirish DisplayPort (DP) oqimi bilan ishlashda, DP ni LVDS protokoliga o'zgartirishni amalga oshiring va LVDS formatida ishlov berilgan oqimni yuboring, ya'ni qabul qilish porti DP manbaiga (masalan, CPU / GPU / chipset), portni yuborayotganda yuboring. LVDS qabul qiluvchiga (masalan, LVDS displeyining panel boshqaruvchisiga) duch keladi.
LVDS chunki protokolda ma'lumotlar VESA yoki JEIDA Format tugallangan bo'lishi mumkin & # 34; qadoqlash & # 34; (o'rash) & # 34; DP AUX interfeysi uzatilishi faqat bajarilishi kerak. I2C-over-AUX Buyruq va qo'llab-quvvatlash, foydalanish EDID-DDC aloqa rejimi va LVDS panel aloqasi. Agar qo'llab-quvvatlash panelida EDID ROM bo'lmasa, demak muhandislar EDID ROM xatti-harakatlarini taqlid qiladigan, ularni ulashga yordam beradigan va tizim video BIOS-da aniq o'zgarishlarni oldini oladigan qurilmalarni topishlari kerak. Masalan, quyida MegaChips kompaniyasining STDP40X0 seriyali dastur sxemasi
5-rasm. MegaChips kompaniyasining STDP40X0 seriyali tizimining interfeys blok-sxemasi
Internet, parametrlar bo'yicha tez terish.

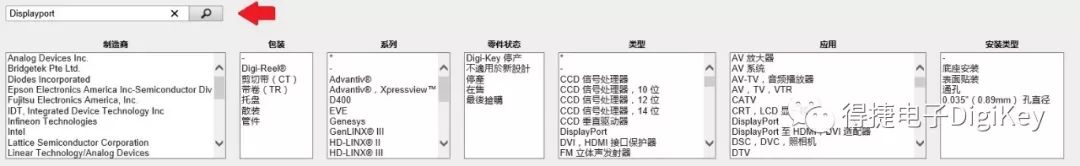

Talablarni tushunganingizdan so'ng, muhandislar Digi-Key kompaniyasining rasmiy veb-saytiga tashrif buyurib, & # 34; IC & # 34; tasniflash. Chiziqli video ishlov berish batafsil tasniflashda materialni tanlash bo'yicha operatsiya amalga oshiriladi. Ilovalarni skrining dasturida muhandis "DisplayPort" & # 34; ni topishi mumkin. ilovada & # 34; yoki & # 34; DisplayPort & # 34; qidiruv natijalarida.
6-rasm.
epilog
LVDS qolish Shartnomada DisplayPort Bu uzatishning qo'llab-quvvatlanadigan standartlaridan biri, ammo LVDS paneli qo'llab-quvvatlanishi kerak. EDID ED EDID-ni o'z ichiga olmaydi Ikkala holatda ham uni taqlid qilish uchun konvertor kerak bo'ladi. EDID ROM harakati, LVDS -dan saqlaning BIOS panelida o'zgarish
Muhandislarga materiallarni tanlashni osonlashtirish uchun, & # 34; IC & # 34; Digi-Key rasmiy veb-saytining tasnifi & # 34; Chiziqli videoga ishlov berish & # 34; bo'linma & # 34; muhandislarga o'zlarining ilovalariga mos keladigan qismlarni tezroq tanlashni osonlashtiradi.
